液壓旋鉚機臺式技術參數及操作流程

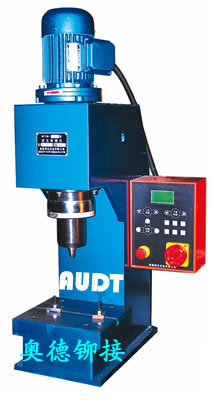

MYXM6300 型精密旋鉚機 （MYXM6300液壓旋鉚機，鉚接機控制全部采用MCU液晶顯示控制系統）
1、輸入2.5 MPa油壓時，大旋鉚壓力63 KN（6.3t ）
2、大旋鉚工件直徑：￠ 3~ ￠ 18mm；設備總行程：40mm，可調行程：20mm（ 帶刻度標尺 ）
大閉合高度 210mm 閉合高度調整量 0mm 。含泵站系統壓力調節閥（外接式）
含泵站系統速度調節閥（外接式）；保證機體剛度及強度：采用好鋼板結構
工作臺面尺寸：250mm × 300mm，工作臺面中心有一條14#”T” 型槽
喉深 150mm ； 功耗：2.6KW；使用電源電壓：三相四線 380V 交流
外型尺寸：900 × 800 × 1020mm ；鉚頭總成行程可調節范圍：20~40mm
3、 控制系統：雙手控1 套；開關啟動電氣控制系統（主要元件采用進口品牌產品）
設備的操作步驟及功能描述：設備加好 32# 液壓油 , 接好電源后 （ 黑線接 220V 零線，不能接地，如果二次接地，設備會自鎖），接通液壓管路 A-A/ /B-B，將主軸上的微調旋轉刻度盤向上旋至高點，按下控制面板上的 ” 油泵啟動 ”” 主軸啟動 ”，此時液晶顯示器面板上將顯示 ” 油泵啟動 ”” 主軸啟動 ” 的字樣 ，油泵 motor 旋轉方向應為指示的箭頭方向，將控制模式設置為 ” 手動 ” ，此時液晶顯示上面會顯示出 ” 手動 ” 字樣，按下面板上 的 ” ▽ ” 開關旋鉚主軸下行按一次下行 2mm 直至低點，進行對模操作，好使主軸剛好碰到工件的表面，對好中心后，鎖緊下工裝，然后逐步按下面板上的 ” △ ” 此時主軸開始向上運動。主軸開始順時針旋轉（ 從上向下看 ），操作人員將零件放入定位夾具中，將控制模式設置為 ” 自動 ”，主軸下行時間調節至 2.5 秒，主軸上行時間調節至 2.5 秒，此時開始旋鉚工件了，但僅是剛接觸工件表面，然后慢慢地旋松上面的刻度盤，此時已逐步開始旋鉚工件了，再按下雙手按鈕或腳踏開關啟動設備，液壓缸行程工作，對工件逐步旋鉚，邊調節刻度盤邊旋鉚，直至工件鉚成需要的形狀以及松緊度的要求，然后鎖緊刻度盤，再放入第二個工件即可完成合格的產品加工，在操作過程中，速度調節可以通過機器側面的調速旋鈕來完成速度的調節，本設備無沖擊，無噪音，旋鉚頭接觸工件，下壓鉚合行程，開始工作對產品裝配，產品裝配后，則電腦 CPU 開始起動，控制返程與進程。從而實現旋鉚壓力在規定的范圍內無級別可調。 為了控制設備的工作效率 , 可以在設備的鉚合行程范圍內，將電腦主板上面的上行時間與下行時間進行設定，以調節合適的范圍內，達到高效率。
注明：液晶顯示的時間有上行與下行時間，這個時間的概念為控制主軸的位移（ 速度因?yàn)槭且欢ㄖ?。?/div>
